레이더의 탐지 원리: 전파로 물체를 감지하는 과학 기술

보이지 않는 눈, 레이더란?

오늘날 항공, 군사, 기상, 자율주행차, 해양 항해 등 다양한 분야에서 ‘레이더(RADAR)’ 기술이 필수적으로 활용되고 있습니다. 하지만 일반인에게는 여전히 낯선 개념일 수 있습니다.
레이더는 단순히 “물체를 감지하는 기기”가 아니라, 전파를 이용해 위치, 거리, 속도, 방향 등을 정밀하게 측정하는 과학 기술입니다.

이 글에서는 레이더의 탐지 원리를 중심으로, 작동 방식과 활용 사례를 쉽게 이해할 수 있도록 설명합니다.

---

레이더란 무엇인가?

**레이더(RADAR)**는 "Radio Detection and Ranging"의 약자입니다. 직역하면 ‘무선 탐지 및 거리 측정’으로, 전파를 발사하고 되돌아오는 반사파를 분석하여 물체의 위치, 거리, 속도 등을 알아내는 장치입니다.

레이더의 탄생 배경

레이더는 제2차 세계대전 중 적 항공기와 함선을 조기에 탐지하기 위해 개발되었으며, 이후 민간 분야로 확장되어 기상 관측, 교통 제어, 자율주행 기술까지 다양하게 활용되고 있습니다.

---

레이더의 기본 탐지 원리

레이더는 다음과 같은 물리학 원리에 기반하여 작동합니다.

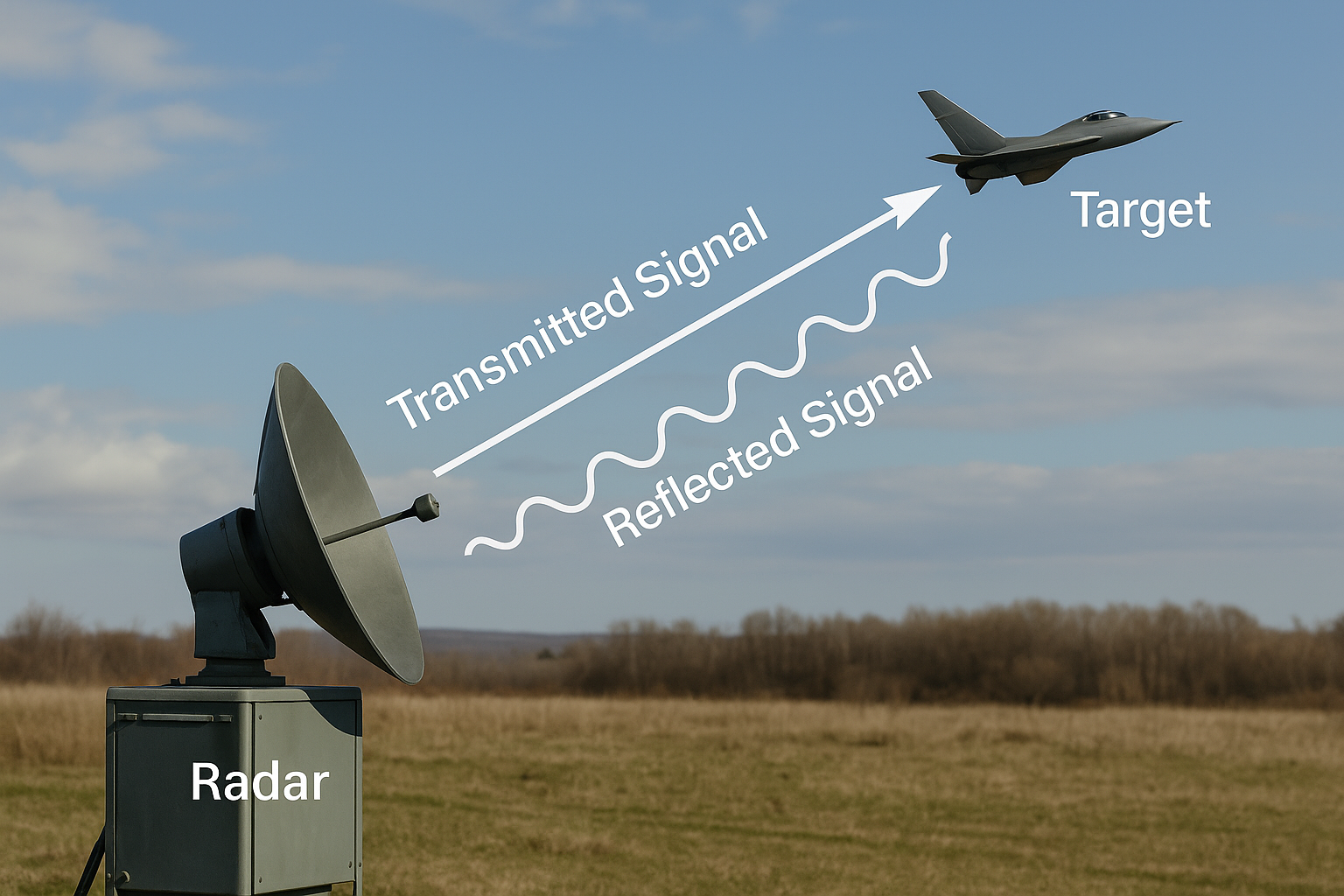

1. 전파의 발사와 반사

• **송신기(transmitter)**에서 고주파 전자기파(보통 마이크로파)를 발사합니다.
• 이 전파는 공기 중을 직진하여 **물체(목표물)**에 도달하고, 일부는 다시 반사되어 되돌아옵니다.
• **수신기(receiver)**는 이 반사파를 포착하고, 그 신호를 분석하여 목표물의 정보를 추출합니다.

✅ 핵심 개념: 전파가 왕복하는 데 걸린 시간을 계산하여 거리를 측정합니다.

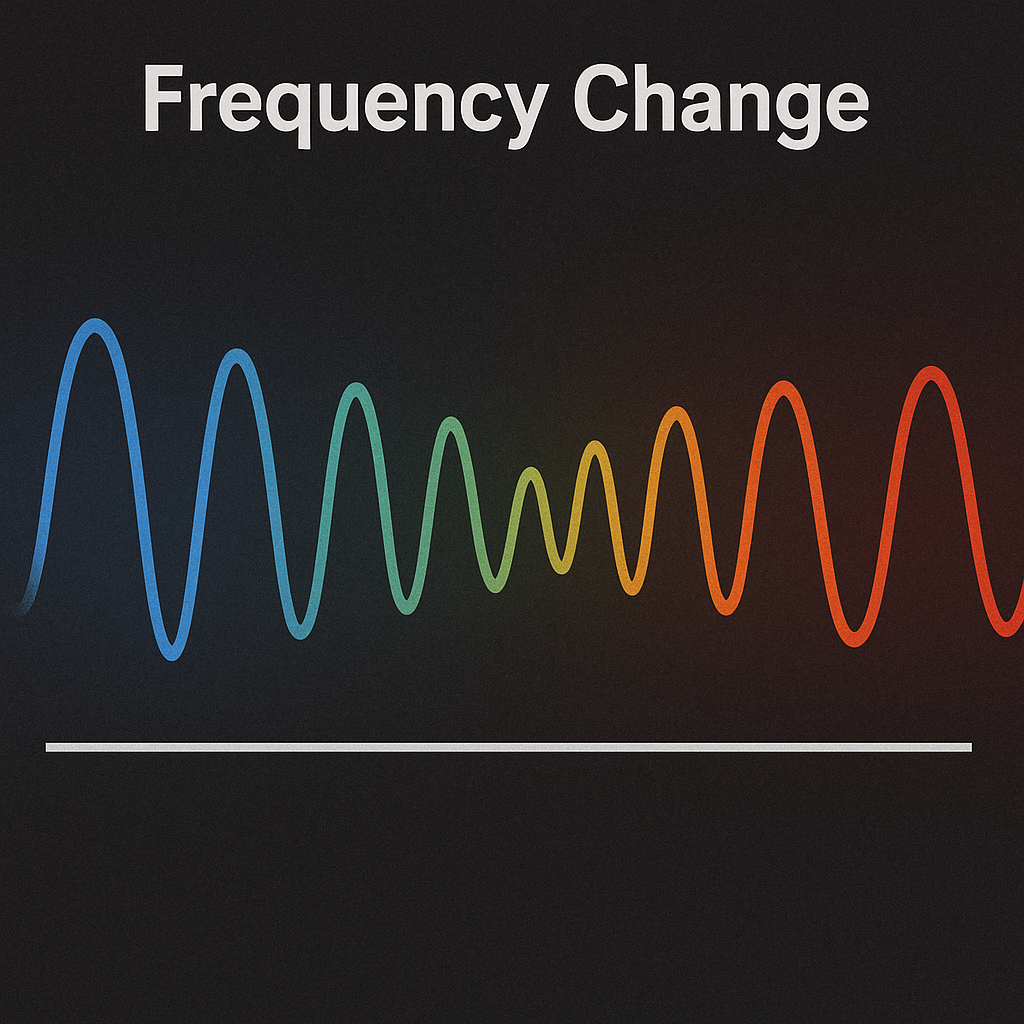

2. 도플러 효과

물체가 움직일 경우, 반사된 전파의 주파수가 변화하게 됩니다. 이를 도플러 효과라고 하며, 이 변화를 분석하면 물체의 속도까지 측정할 수 있습니다.

예: 구급차가 가까이 오면 사이렌 소리가 높게 들리고, 멀어지면 낮게 들리는 원리와 같습니다.

3. 거리 및 속도 계산

• 거리 = 전파 왕복 시간 × 전파 속도(빛의 속도) ÷ 2
• 속도 = 도플러 주파수 변화 분석

---

주요 구성 요소

레이더 시스템은 다음과 같은 기본 구성 요소로 이루어집니다:

구성 요소	역할
송신기	고주파 전파를 생성하여 방출
안테나	전파를 안테나를 통해 목표 방향으로 집중시켜 방출하고, 되돌아온 반사파를 다시 수신
수신기	되돌아온 전파를 감지하고 신호 처리
신호 처리기	수신 신호를 해석하여 거리, 속도, 방향 등 분석
디스플레이 장치	결과 정보를 시각적으로 표시

---

다양한 레이더 종류와 용도

레이더는 목적과 사용 환경에 따라 다양한 유형으로 나뉩니다.

레이더 종류	설명	주요 활용 분야
펄스 레이더	짧은 시간 간격으로 고출력 전파 방출	군사, 항공기 탐지
연속파(CW) 레이더	지속적으로 전파 방출	차량 속도 측정기
기상 레이더	강수량, 구름, 바람 탐지	기상청, 방송국
위상 배열 레이더	여러 전파를 동시에 다양한 방향으로	군사, 위성 추적
자동 차량용 레이더	근거리 감지에 특화	자율주행, 운전자 보조 시스템

---

레이더 기술의 진화: 최신 동향

1. 고해상도 이미지화 (Imaging Radar)

• SAR(Synthetic Aperture Radar) 기술로 지형과 구조물을 이미지화 가능
• 위성 및 드론 기반 지도 제작에 활용

2. 자율주행차용 밀리미터파 레이더

• 77GHz 대역 사용, 짧은 거리에서 정확한 감지 가능
• 보행자, 차량, 장애물 등을 실시간으로 인식

3. AI 기반 레이더 분석

• 머신러닝을 통해 노이즈 제거 및 객체 분류 정확도 향상

---

스텔스 기술과 레이더 회피 원리

스텔스(stealth) 기술은 레이더에 탐지되지 않도록 설계된 기술로, 주로 군용 항공기, 군함, 무인기 등에 적용됩니다. 이 기술은 다음과 같은 방식으로 레이더 회피를 실현하며, 구체적인 장비와 기술 예시도 아래와 같이 존재합니다:

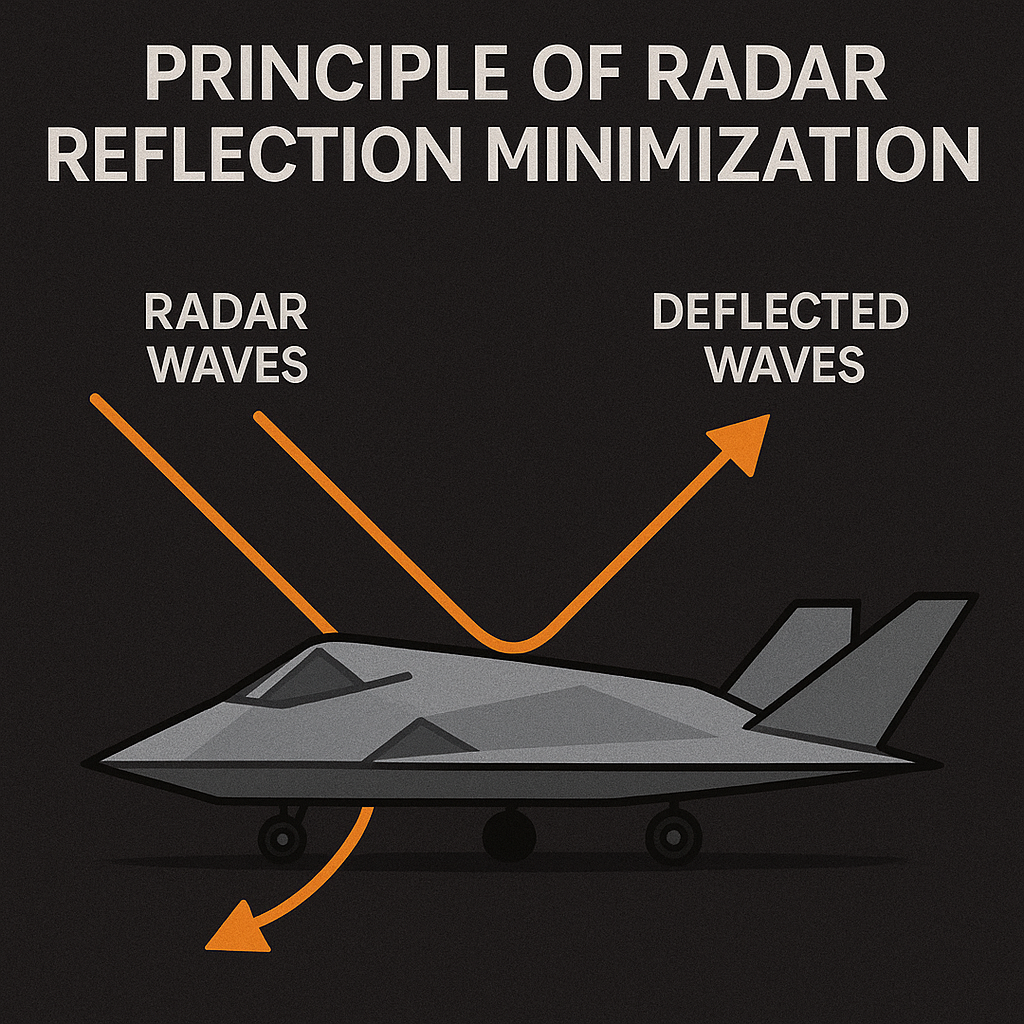

1. 전파 반사 감소 (Radar Cross Section, RCS 최소화)

• 물체의 표면을 전파가 흩어지거나 굴절되도록 설계하여, 레이더 송신기로 반사되는 신호를 줄입니다.
• 예: F-22 랩터, F-35 라이트닝 II 전투기들은 전파 반사 각도를 고려한 기하학적 외형을 갖추고 있습니다.
• 비행기의 모서리나 곡면을 날카롭고 평평하게 만들어, 전파가 수신기 방향이 아닌 다른 방향으로 퍼지게 합니다.

2. 전파 흡수 재질 사용

• RAM(Radar Absorbing Material)이라는 특수 코팅 소재를 사용하여 전파를 흡수하고 반사를 억제합니다.
• 예: Iron ball paint, carbon-based polymer, 페라이트 재질 등이 대표적으로 사용됩니다.
• 스텔스 전투기의 외장은 이 RAM 소재로 도포되어 있으며, 일부 군함도 선체에 전파 흡수 타일을 부착합니다.

3. 열 신호 및 전파 노출 최소화

• 적외선 탐지나 전자파 노출도 최소화하여, 단순히 레이더뿐만 아니라 다중 센서 기반 탐지도 회피합니다.
• 예: F-22와 B-2 스피릿은 엔진 배기구를 수평 분사 방식으로 설계해 열 신호(IR)를 줄이고, 냉각 장치를 통합하여 열 방출을 최소화합니다.

4. 전파 간섭 및 전자전 장비 활용

• 일부 스텔스 플랫폼은 전자전(EW: Electronic Warfare) 기술을 통해 레이더 신호를 왜곡하거나 무력화시킵니다.
• 예: EA-18G 그라울러, Su-57 전투기, DRFM 재머(Digital Radio Frequency Memory jammer) 같은 장비는 노이즈를 생성하거나 허위 신호를 송신해 적 레이더를 혼란시킵니다.
• 노이즈 신호 발사, 레이더 빔을 반사시키는 능동 재머(Active jammer)

5. 플라즈마 스텔스 기술

• 고온의 플라즈마를 생성해 레이더파를 흡수하거나 굴절시키는 첨단 기술입니다.
• 예: 러시아의 MIG-35 실험 기종에 적용된 바 있으며, 중국 및 미국에서도 연구가 활발히 진행 중입니다.
• 아직 실용화 단계는 초기지만 미래 전투기에서 활용 가능성이 높습니다.

스텔스 기술은 완전한 투명성을 보장하지는 않지만, 탐지 거리와 정확도를 대폭 감소시켜 레이더 시스템의 대응 시간을 지연시키는 전략적 효과를 가집니다.

---

일상 속 레이더 활용 사례

레이더는 생각보다 가까운 일상에서도 활약 중입니다.

• 자동차: 전방 추돌 방지, 자동 제동, 사각지대 감지
• 스마트폰: 손짓 인식(Gesture Control)
• 드론: 장애물 감지 및 비행 안정성 유지
• 헬스케어: 실내 낙상 감지, 호흡 감지 센서

---

결론: 기술의 눈이 되어주는 레이더

레이더는 ‘보이지 않는 것을 보는 기술’이라 불립니다. 과학 원리를 기반으로 작동하지만, 그 활용 범위는 놀랍도록 넓습니다.
특히 인공지능, 자율주행, 드론 등 미래 산업과 결합하면서 그 중요성은 더욱 커지고 있습니다.

우리가 일상 속에서 마주치는 수많은 안전 기술의 뒤에는 바로 레이더의 정밀한 탐지 원리가 숨어 있다는 사실, 이제 아시겠죠?

---

자주 묻는 질문 (FAQ)

Q1. 레이더는 어떤 물체도 탐지 가능한가요?

금속, 물, 얼음과 같이 전파 반사가 강한 물체는 탐지가 용이하나, 흡수율이 높은 재질이나 작고 빠른 물체는 탐지에 한계가 있습니다.

Q2. 레이더와 라이다(LiDAR)의 차이는 무엇인가요?

레이더는 전파를 사용하고, 라이다는 **레이저(빛)**를 사용합니다. 라이다는 더 정밀한 3D 매핑이 가능하지만, 악천후에 취약합니다.

Q3. 스마트폰에 레이더가 들어간 사례가 있나요?

구글 픽셀 4에 ‘솔리(Soli)’라는 마이크로레이더 기술이 탑재되어 손짓으로 조작하는 기능이 제공된 바 있습니다.
