SMR과 ISMR의 차이

소형모듈원자로(SMR)와 통합형 소형모듈원자로(ISMR)는 구조와 기술, 안전성에서 큰 차이를 보입니다. 두 원자로의 핵심 비교와 미래 전망을 심층 분석합니다.

SMR과 ISMR의 차이점 심층 분석: 통합형 원자로가 여는 차세대 원전의 길

---

1. SMR 다음 단계, ISMR이 주목받는 이유

소형모듈원자로(SMR)는 이미 원자력 분야의 **‘게임 체인저’**로 자리 잡았습니다.
그러나 최근 연구자들과 정책 기관의 관심은 “ISMR(Integrated Small Modular Reactor)”,
즉 통합형 소형모듈원자로로 이동하고 있습니다.

그 이유는 명확합니다.
SMR이 ‘모듈화(Modularization)’로 건설성과 경제성을 향상시켰다면,
ISMR은 ‘통합화(Integration)’를 통해 안전성과 신뢰성을 구조적으로 강화했기 때문입니다.



[SMR이란 무엇인가? : https://wirteandhobby.tistory.com/97]

소형 원전(SMR)이란? 데이터센터와 함께 주목받는 이유



---

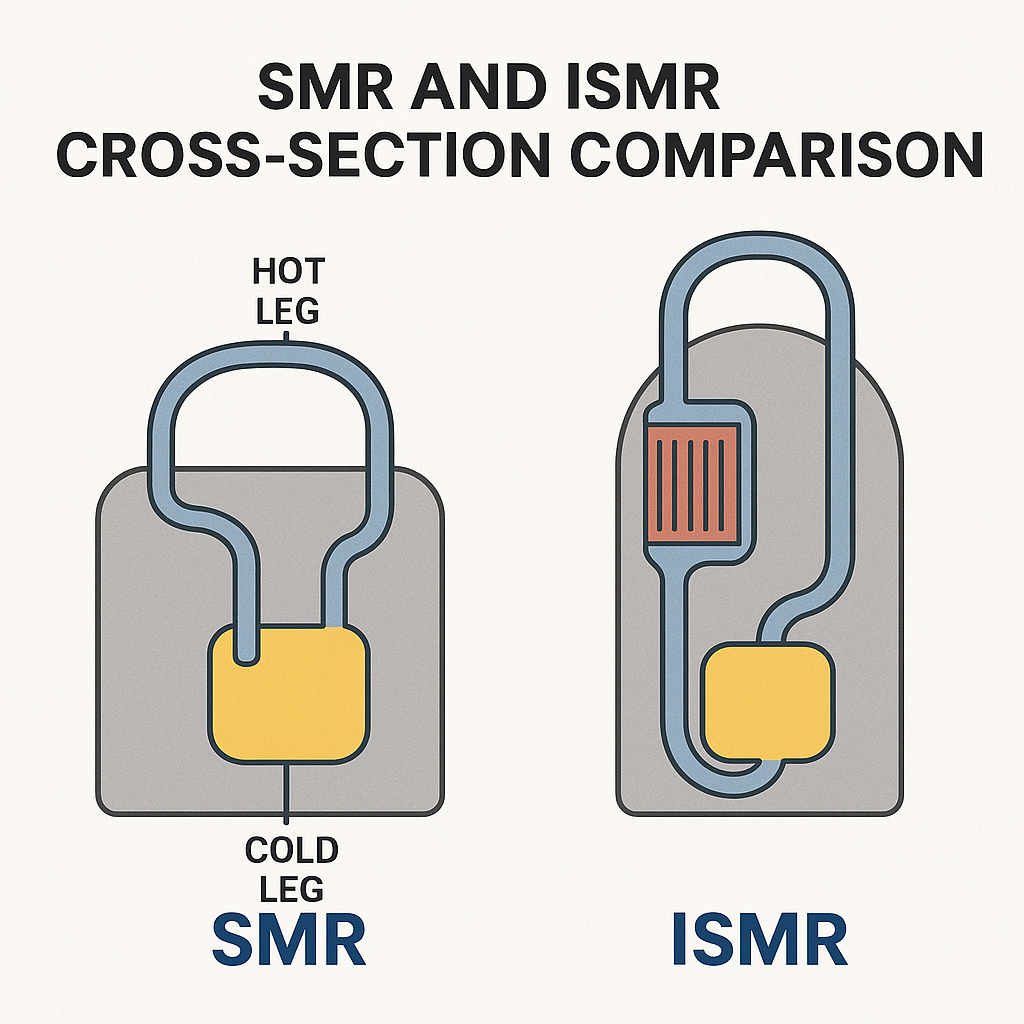

2. 구조적 차이: 분리형 vs 통합형 시스템

2-1. SMR의 분리형 구조

SMR은 원자로 용기, 증기발생기, 냉각재펌프, 가압기 등이 각각 독립된 모듈로 존재하며,
이 모듈들이 배관을 통해 연결되는 방식입니다.

• 장점: 부품 교체 및 정비가 용이
• 단점: 연결부(배관)에서 누설 위험 존재, 구조 복잡성 ↑

2-2. ISMR의 통합형 구조

ISMR은 이러한 구성요소를 **하나의 압력용기 내에 통합(Integrated Vessel)**함으로써,
배관 연결부를 최소화하고 시스템 안정성을 극대화했습니다.

• 장점: 누설 위험 최소화, 열손실 감소, 부피 절감
• 단점: 통합 구조로 인해 일부 부품 교체 난이도 ↑

👉 핵심 차이:
SMR은 모듈의 조립형 구조,
ISMR은 단일체(one-body) 구조로 진화하며,
안전성 중심의 설계 철학으로 이동한 것입니다.

---

3. 냉각 및 안전계통의 진화

3-1. SMR의 피동냉각 시스템

SMR의 대표적인 장점은 **전원 공급 없이도 작동하는 피동안전계통(passive safety)**입니다.
자연대류와 중력만으로 열을 방출하여 냉각수를 순환시킵니다.

3-2. ISMR의 일체형 냉각 루프

ISMR은 여기에 냉각 루프까지 통합하여,
냉각수의 순환 경로를 짧게 하고 열전달 효율을 극대화했습니다.
또한, 냉각재 손실 사고(LOCA: Loss of Coolant Accident)의 위험이 사실상 제거됩니다.

핵심 기술 예시:

• 한국형 ISMR: Compact Integral Loop (CIL) 구조
• 러시아 BREST-OD-300: 납냉각 일체형 시스템

👉 요약:
ISMR은 냉각수 손실 가능성을 물리적으로 제거한 구조적 안전성을 확보했습니다.

---

4. 출력 효율 및 경제성 비교

구분	SMR	ISMR
설계 출력	50~300MW	100~400MW
열효율	약 31~33%	약 35~38%
건설비용(상대)	기준 1.0	약 0.8 (단위 출력당)
모듈 생산성	우수	매우 우수 (일체형 조립 생산 가능)
운전비용	중간	낮음 (통합 유지보수 체계)

ISMR은 단일체 구조 덕분에 열손실이 적고, 출력 밀도(power density)가 높습니다.
또한, 부품 수 감소와 공정 단순화로 제작비 절감 효과가 있습니다.
다만 초기 개발 비용과 검증 절차가 길다는 단점도 존재합니다.

---

SMALL

5. 유지보수 및 수명 주기 관리

• SMR: 모듈 단위 교체가 가능해 정비가 유연하지만, 모듈 간 배관 연결부 점검이 자주 필요합니다.
• ISMR: 내부 통합 설계로 정비 주기 자체가 길어지며,
  주요 부품의 접근성이 낮은 대신 디지털 트윈 기반 원격진단 시스템을 활용합니다.

한국, 캐나다 등은 **“디지털 트윈 기반 ISMR 자율 점검 시스템”**을 연구 중으로,
이는 원전 유지보수를 인공지능+센서 데이터 기반으로 자동화하는 방향으로 발전 중입니다.

---

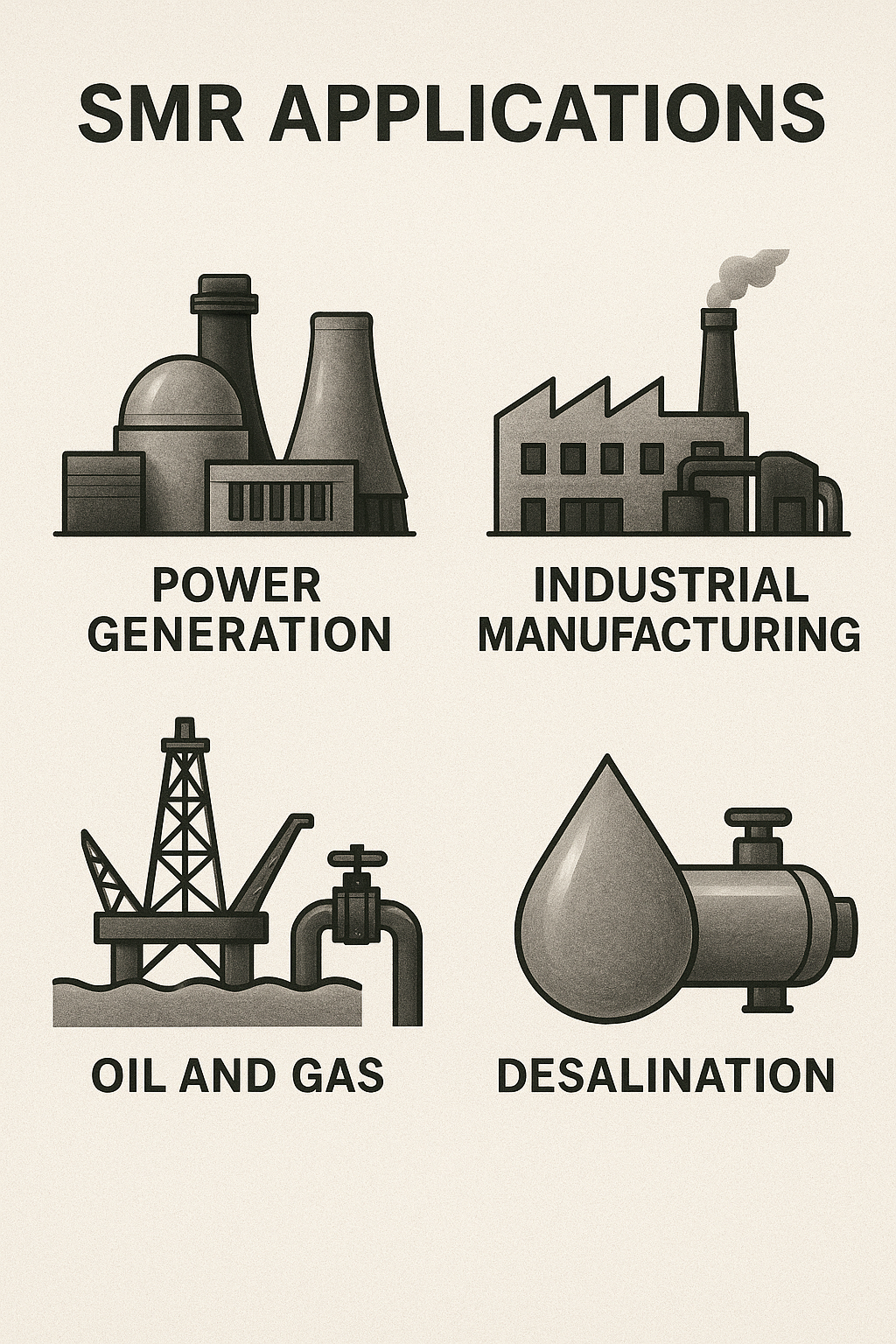

6. 적용 영역의 확장: 산업·군사·우주까지

구분	SMR	ISMR
주요 용도	지역 전력 공급, 산업단지, 수소 생산	원격지, 군사기지, 해양 플랫폼, 우주 탐사
이동성	제한적	높은 수준 (모듈 운반형 가능)
응용성	고정형 전력공급 중심	소형화 및 다목적 에너지 플랫폼

특히 ISMR은

• 극지 기지, 해양 시추선, 도서 지역,
• 심지어 **우주 기지용 전력원(Micro-ISMR)**까지 개발 중입니다.

이는 “에너지 자급형 사회”로의 전환에서 ISMR이 전략 자산으로 부상하고 있음을 보여줍니다.

---

7. 정책 및 시장적 함의

• 🌍 미국·러시아: ISMR 실증로(Prototype Reactor) 건설 단계 진입
• 🇰🇷 한국: SMART 기반 ISMR 개발 중, “열병합+수소 생산” 융합 시스템 연구
• 🇪🇺 EU: SMR/ISMR 규제 통합 프레임워크 마련 중
• 🏭 민간 투자 확산: Rolls-Royce, NuScale, Holtec 등 민간 SMR 기업이 ISMR 시장에도 진출 시도

👉 시장 전망:
글로벌 SMR 시장은 2040년까지 약 3,000억 달러 규모,
이 중 ISMR 기반의 고효율형 모델이 30% 이상을 차지할 것으로 예상됩니다.

---

8. 기술적 과제와 향후 발전 방향

8-1. 해결해야 할 과제

• 통합 설계 검증에 필요한 장기 내열시험
• 부품 교체 및 정비 표준화 규정 마련
• 다중냉각계통의 최적화 설계

8-2. 미래 방향

• 디지털화: AI 기반 자율운전 및 예측정비
• 소형화: 10MW 이하급 마이크로 ISMR(MMR) 개발
• 융합화: 수소 생산·담수화·ESS 연계형 원자로

---

9. 결론: SMR에서 ISMR로, 원자력 패러다임의 진화

SMR이 **원자력의 ‘작은 혁명’**이었다면,
ISMR은 **안전과 효율을 모두 품은 ‘통합 혁신’**입니다.

SMR이 모듈화로 건설 효율을 높였다면,
ISMR은 구조적 통합으로 안전성을 본질적으로 강화했습니다.

결국, SMR → ISMR → MMR로 이어지는 진화는
미래 에너지 시스템을 “분산형·지속가능·무탄소 구조”로 이끌 것입니다.
