실리콘을 대체하는 반도체 유리기판. 구조, 기술 원리, 시장 동향, 국내외 기업 현황까지 알아보겠습니다.
반도체 유리기판이란?
**반도체 유리기판(Glass Substrate for Semiconductors)**은 기존 실리콘 또는 유기 기판(Organic Substrate)을 대체하기 위해 개발된 차세대 반도체 패키징용 소재입니다.
유리기판은 반도체 칩을 지지하고, 전기 신호를 전달하며, 열을 분산시키는 기반층 역할을 수행합니다.
과거에는 FC-BGA(Flip Chip Ball Grid Array) 등 유기 소재 기판이 주로 사용되었지만, 고집적화·고주파화가 진행되면서 기계적 안정성과 평탄도 한계가 드러났습니다.
이 한계를 극복하기 위해 등장한 것이 바로 “유리기판”입니다.
왜 유리기판이 반도체의 미래인가
AI, HPC(고성능컴퓨팅), 데이터센터, 5G, 자율주행 등 첨단 산업의 핵심은 초미세, 고속, 저전력 반도체입니다.
이러한 칩은 패키징 기술의 정밀도에 의해 성능이 좌우됩니다.
유리기판은 다음과 같은 이유로 각광받고 있습니다:
- ✅ 열팽창률(CTE)이 낮아 미세공정 안정성 우수
- ✅ 고평탄도(Flatness) 덕분에 미세 배선 정밀도가 높음
- ✅ 전기 절연성이 뛰어나 Crosstalk 최소화
- ✅ 비용 절감 가능성 (대면적 제조 용이)
- ✅ 친환경 공정 적용 용이 (무유기물)
즉, 유리기판은 차세대 반도체 패키징의 “플랫폼 전환”을 이끄는 핵심 소재로 평가받고 있습니다.
반도체 유리기판의 구조와 원리
유리기판은 일반 유리와 달리, 반도체 칩을 실장하기 위해 정밀 가공된 다층 구조로 이루어집니다.

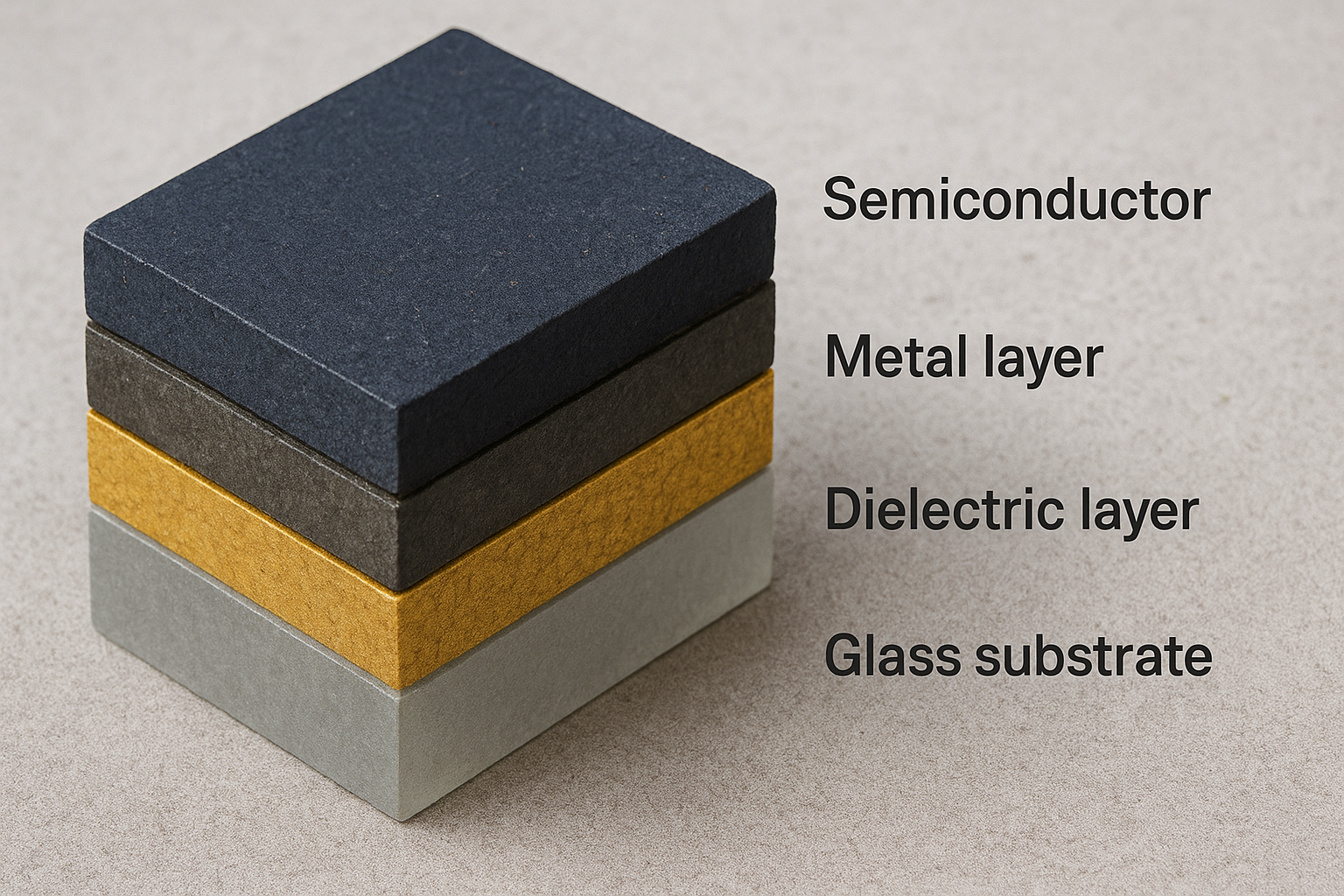

- Base Glass: 고강도·저팽창률 유리 (보통 알루미노실리케이트 계열)
- TGV(Through Glass Via): 전기 신호를 위아래로 전달하기 위한 미세 홀
- 메탈라이제이션(Metallization): TGV 내부에 구리(Cu) 등 금속 도금
- Redistribution Layer (RDL): 칩과 기판 간 전기 연결층
- 패시베이션 층: 절연 및 표면 보호용
실리콘 기판 vs 유리기판 비교
| 구분 | 실리콘 기판 | 유리기판 |
| 열팽창률(CTE) | 높음 | 낮음 (칩과 유사) |
| 평탄도 | 우수하나 가격 높음 | 매우 우수, 대면적 생산 가능 |
| 전기 절연성 | 중간 | 매우 우수 |
| 비용 | 고비용 | 저비용 잠재력 |
| 가공 난이도 | 높음 | 대량 생산 가능 |
| 환경 영향 | 에너지 집약적 | 상대적으로 친환경 |
결론적으로, 유리기판은 실리콘보다 경제적이고, 유기 기판보다 정밀한 **‘중간 지점의 완벽한 균형점’**으로 평가됩니다.
유리기판 제조 공정
유리기판은 디스플레이용 초박막 유리 제조 기술을 응용하여 생산됩니다.
- 유리 용융 및 성형: 1600°C 이상에서 퓨전 드로우(Fusion Draw) 공정으로 초평탄 유리 생산
- TGV 형성: 레이저 또는 화학식각(CHE)으로 미세 홀 가공
- 도금 공정: TGV 내부 및 표면에 구리 전기도금
- RDL 패터닝: 포토리소그래피를 이용한 배선 패턴 형성
- 평탄화(CMP): 표면 거칠기 제어
- 테스트 및 절단: 품질 검사 후 웨이퍼 단위 절단
주요 기술: TGV, 고평탄 공정, 메탈라이제이션
🔹 TGV (Through Glass Via)
TGV는 유리기판의 가장 핵심적인 기술로, 쉽게 말해 ‘유리 속에 아주 미세한 전선 통로를 뚫는 과정’입니다.
유리기판은 불투명한 금속이 아니기 때문에, 전기가 그대로 통하지 않습니다. 따라서 유리판을 위아래로 관통하는 직경 수십 마이크로미터(μm) 수준의 미세한 구멍(Via)을 뚫고, 그 안에 구리를 채워 전류가 흐를 수 있도록 만듭니다.
예를 들어, TGV는 일종의 ‘고속도로 터널’과 같습니다. 전기 신호가 유리 속을 직접 지나갈 수 없으니, 터널을 뚫어 차량(전류)이 지나가게 하는 것이죠.
이 공정에는 고출력 레이저 드릴링이나 화학식각(Etching) 기술이 사용되며, 수십만 개의 구멍을 균일한 크기와 간격으로 만드는 정밀 제어가 핵심입니다.
🔹 고평탄 공정
유리기판의 가장 큰 장점 중 하나는 ‘평평함’입니다. 그러나 실제 제조 과정에서는 미세한 요철이 생기기 때문에, 이를 보정하는 것이 **고평탄 공정(Planarization)**입니다.
이 단계에서는 **CMP(화학기계연마, Chemical Mechanical Polishing)**라는 기술을 사용합니다. 쉽게 말하면, ‘나노 단위 사포질’ 과정입니다.
표면을 정밀하게 연마해 반도체 칩을 붙였을 때 전기 연결 오차가 발생하지 않도록 만듭니다.
결과적으로 고평탄 공정은 유리기판의 품질을 결정하는 ‘마무리 손길’이자, 미세 배선 패턴의 정밀도를 보장하는 필수 단계입니다.
🔹 메탈라이제이션(Metallization)
TGV가 구멍을 뚫는 작업이라면, 메탈라이제이션은 그 구멍에 전기를 통하게 만드는 작업입니다.
구멍 속과 표면에 구리(Cu) 같은 금속을 채워 전기 신호가 원활히 흐르도록 도금하는 과정이죠.
이 공정은 마치 ‘유리 속에 전선망을 심는 것’과 비슷합니다.
정확한 두께로 균일하게 도금하지 않으면, 전류가 끊기거나 과열 문제가 발생할 수 있습니다.
따라서 메탈라이제이션은 반도체의 신호 전달 속도, 발열, 내구성에 직접적인 영향을 미치는 매우 정교한 기술입니다.
글로벌 기업 및 시장 동향
현재 반도체 유리기판 시장은 미국·일본·한국 3국 중심으로 기술 경쟁이 치열합니다.
| 기업 | 국가 | 주요 기술 / 특징 |
| 인텔(Intel) | 미국 | 유리기판 패키지 시제품 공개 (2023년) |
| 삼성전기 | 한국 | Glass Substrate 개발 완료, 양산 준비 중 |
| LG이노텍 | 한국 | 패키징 기판 라인에 유리기판 기술 적용 추진 |
| 코닝(Corning) | 미국 | 초평탄 유리 원판 공급 |
| AGC / NEG | 일본 | 반도체용 저팽창 유리 전문 |
2024년 기준 글로벌 시장 규모는 약 7억 달러, 2030년에는 30억 달러 이상으로 성장할 전망입니다.
특히 AI 칩, GPU, 서버용 CPU 시장 확대가 유리기판 수요를 견인하고 있습니다.
한국 기업의 기술 개발 현황
한국은 디스플레이용 초박막 유리 기술을 이미 확보하고 있어, 반도체 유리기판 상용화에 유리한 위치에 있습니다.
- 삼성전기: Glass Substrate 라인 구축, 2025년 양산 목표
- LG이노텍: 반도체 패키징용 Glass Core 기술 개발
- SKC / 한글라스: 고내열·저팽창 유리 원재료 공급
- 한국전자기술연구원(KETI): TGV 미세가공 공정 연구
한국이 디스플레이에서 쌓은 노하우가 패키징용 유리기판으로 전이되고 있으며,
국가 차원의 **“반도체 첨단소재 자립화 프로젝트”**에 포함될 가능성도 높습니다.
반도체 유리기판의 한계와 해결 과제
아직 상용화가 완전하지 않은 이유는 몇 가지 기술적 난제 때문입니다.
- TGV 균일성 확보: 대면적 기판에서 수십만 개의 Via를 균일하게 가공하는 기술 필요
- 열 변형 제어: 공정 중 열충격에 의한 균열 문제
- 메탈 필 공정 최적화: Cu 채움 후 공극(Void) 방지 기술 요구
- 신뢰성 평가 표준 부재: 장기 내구성 및 접합 신뢰성 데이터 부족
그러나 인텔, 삼성, 코닝 등 글로벌 기업이 적극적으로 투자 중이므로
이들 문제는 2~3년 내 상용화 단계로 진입할 것으로 예상됩니다.
향후 전망 및 결론
반도체 유리기판은 단순한 소재가 아니라 ‘패키징 혁명’의 기점입니다.
기존 실리콘·유기 기판이 한계에 부딪힌 지금, 유리기판은 다음 세대 기술로 빠르게 자리 잡고 있습니다.
향후 5년간 시장은 다음과 같은 방향으로 전개될 것입니다.
- 🔸 AI/HPC용 고대역폭 패키지 수요 급증
- 🔸 Chiplet 구조의 모듈화 가속
- 🔸 친환경·저비용 공정화
- 🔸 한국 기업의 글로벌 점유율 상승
결론적으로, 반도체 유리기판은 차세대 패키징 기술의 핵심 축으로,
미래 반도체 산업의 경쟁력은 곧 유리기판 기술력에 달려 있다고 해도 과언이 아닙니다.
FAQ
Q1. 반도체 유리기판은 언제 상용화되나요?
A. 인텔과 삼성전기가 2025년 이후 양산을 목표로 하고 있으며, AI 칩 패키지부터 적용될 전망입니다.
Q2. 유리기판은 실리콘보다 성능이 좋나요?
A. 전기 절연성과 평탄도는 우수하지만, 전도성 확보를 위해 금속화 공정이 필수입니다. 즉, 보완 관계에 있습니다.
Q3. 유리기판은 어떤 반도체에 먼저 적용되나요?
A. 고성능 GPU, AI 칩, 데이터센터용 CPU 등 고집적 패키지에 우선 적용됩니다.
