해저터널은 어떻게 만들까? 원리부터 공법까지 쉽게 정리

해저터널은 어떤 원리로 만들까? 굴착식, 침매식 등 대표 공법과 안전 기술, 장단점, 실제 건설 과정까지 알아봅시다.

해저터널은 어떻게 만들까? 바다 밑 도로와 철도의 비밀

바다 밑으로 차가 다니고, 열차가 지나간다고 하면 조금 신기하게 느껴집니다.
“정말 바다 밑에 길을 만들 수 있을까?”
“물이 새지는 않을까?”
“도대체 어떤 방식으로 공사하는 걸까?”

해저터널은 말 그대로 바다 아래를 통과하는 터널입니다.
하지만 단순히 바닷속을 뚫는 개념은 아닙니다. 실제로는 해저 아래 지반을 파고 들어가거나, 또는 미리 만든 구조물을 바다 밑에 설치하는 방식으로 만들어집니다.

겉보기에는 단순한 구조물 같지만, 실제로는 지질 조사, 수압 계산, 방수 설계, 환기 시스템, 안전 설비까지 모두 들어가는 고난도 토목 기술입니다.

이번 글에서는 해저터널이 왜 필요한지, 어떤 방식으로 만드는지, 물이 왜 안 새는지, 안전성은 어떤지까지 쉽게 풀어서 정리해보겠습니다.

---

해저터널은 왜 만들까?

해저터널은 단순히 기술력을 과시하기 위한 구조물이 아닙니다.
실제로는 매우 현실적인 이유 때문에 건설됩니다.

가장 큰 이유는 두 지역을 안정적으로 연결하기 위해서입니다.
섬과 육지, 혹은 바다로 떨어진 도시와 도시를 연결할 때 배나 비행기만으로는 한계가 있습니다. 날씨가 나쁘면 운행이 중단되기도 하고, 이동 시간이 오래 걸리기도 하죠.

이때 해저터널은 다음과 같은 장점을 가집니다.

해저터널이 필요한 이유

• 날씨 영향을 비교적 덜 받음
• 이동 시간 단축 가능
• 물류 운송 효율 향상
• 선박 통항을 방해하지 않음
• 장기적으로 안정적인 교통망 구축 가능

즉, 해저터널은 단순히 “멋진 건축물”이 아니라 교통 효율과 연결성을 높이는 핵심 인프라라고 볼 수 있습니다.

---

해저터널은 어떤 원리로 만들어질까?

해저터널의 핵심 원리는 생각보다 간단합니다.

바닷물 아래의 지반 또는 해저 바닥 아래 공간에 안전한 통로를 만들고, 그 구조물이 수압과 외부 하중을 견디도록 설계하는 것

여기서 중요한 점은 두 가지입니다.

첫 번째는, 해저터널은 단순히 “물속 빈 공간”을 만드는 것이 아니라는 점입니다.
대부분은 해저 아래 지반 속에 터널을 만듭니다.

두 번째는, 바닷물보다 더 무서운 것이 수압과 지반 조건이라는 점입니다.
바다 밑으로 들어갈수록 외부 압력이 커지고, 지반 상태가 좋지 않으면 공사 난이도도 급격히 올라갑니다.

그래서 해저터널은 아무 곳에나 만들 수 있는 것이 아니라, 반드시 정밀한 조사와 설계가 선행되어야 합니다.

---

해저터널을 만드는 대표적인 방법 2가지

해저터널은 크게 두 가지 방식으로 만들어집니다.

1. 굴착식 터널
2. 침매식 터널

이 두 방식은 이름은 비슷해 보여도, 실제 공사 방식은 완전히 다릅니다.

---

1. 굴착식 해저터널

굴착식은 가장 기본적으로 떠올릴 수 있는 방식입니다.
말 그대로 해저 아래 지반을 파서 터널을 만드는 방법입니다.

쉽게 말하면, 바닷속을 직접 뚫는 것이 아니라 바다 밑 지하를 뚫는 방식이라고 이해하면 됩니다.

굴착식 터널은 어떻게 만들까?

보통 육지에서부터 공사를 시작해 해저 아래 방향으로 터널을 계속 뚫어 나갑니다.

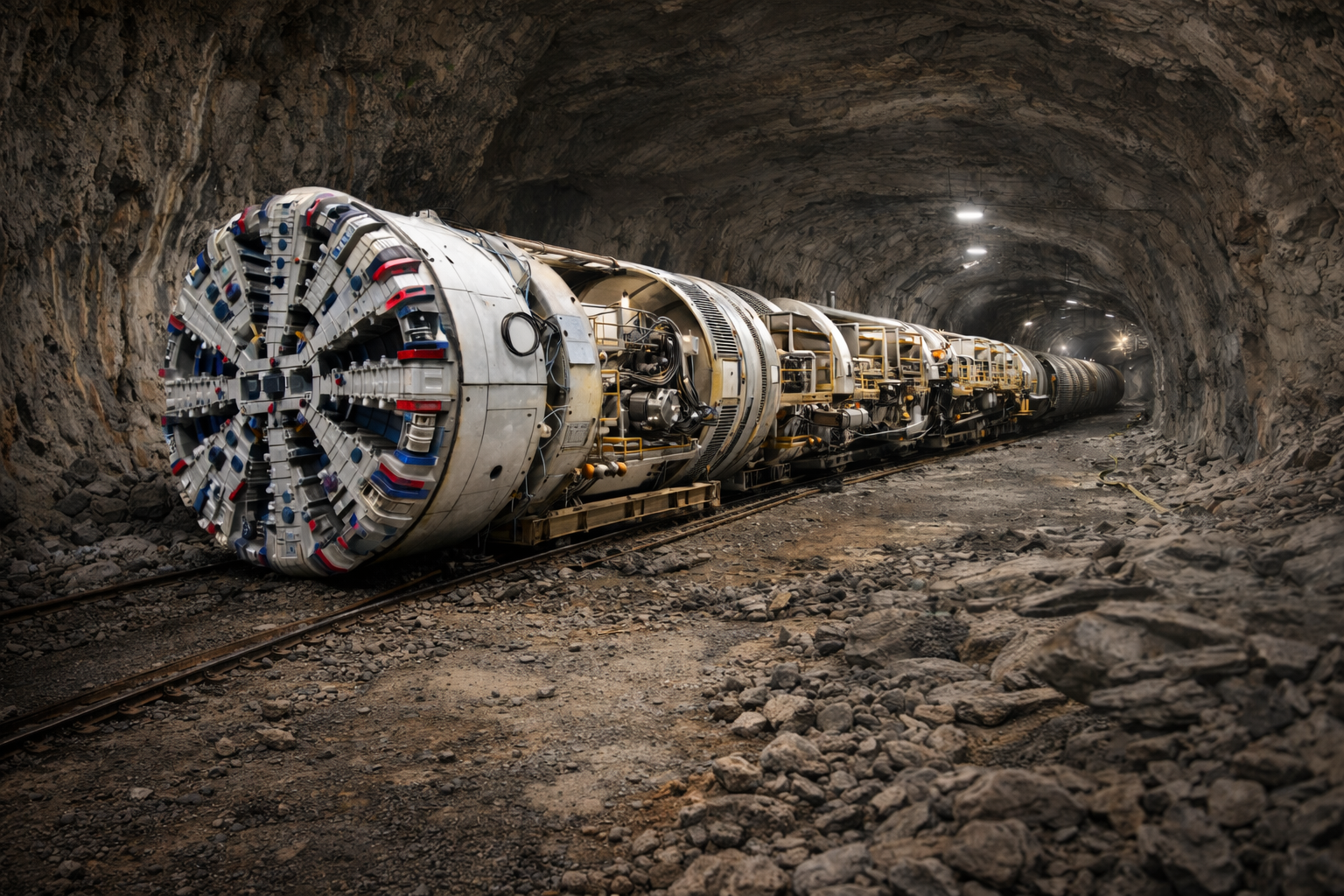

이때 많이 사용하는 장비가 바로 TBM(터널 굴착기)입니다.

TBM은 거대한 원통형 기계인데, 앞쪽 회전 커터가 지반을 깎아내며 전진합니다.
그리고 뒤쪽에서는 터널 벽 역할을 하는 구조물을 설치해 안전하게 형태를 유지합니다.

굴착식 터널의 특징

• 해저 아래 암반이나 지반을 통과함
• 깊은 바다에도 적용 가능
• 외부 환경 영향을 비교적 덜 받음
• 완성 후 구조적으로 안정적인 편

굴착식 터널의 단점

• 지질 상태가 나쁘면 공사가 매우 어려움
• 공사 기간이 길어질 수 있음
• 해수 유입과 지하수 관리가 중요함
• 정밀 조사와 설계가 필수

즉, 굴착식은 기술적으로 매우 정교하고 안정적인 방식이지만, 지반 조건에 따라 난이도가 크게 달라집니다.

---

2. 침매식 해저터널

침매식 터널은 일반인 입장에서 가장 흥미롭게 느껴지는 방식입니다.
이 방식은 터널 구조물을 미리 만들어 바다 밑에 가라앉혀 연결하는 공법입니다.

쉽게 말해, 터널을 현장에서 전부 만드는 것이 아니라 큰 구조물을 블록처럼 제작한 뒤 해저에 설치하는 방식입니다.

침매식 터널은 어떻게 만들까?

보통 다음 순서로 진행됩니다.

침매식 터널 시공 순서

1. 해저 바닥을 정리하고 터널이 들어갈 자리를 만듭니다.
2. 육상 제작장에서 대형 콘크리트 함체를 만듭니다.
3. 완성된 구조물을 바다에 띄워 공사 현장으로 이동시킵니다.
4. 정확한 위치에 맞춰 천천히 가라앉힙니다.
5. 여러 함체를 연결합니다.
6. 연결부를 방수 처리한 뒤, 위를 흙이나 자갈로 덮어 보호합니다.

침매식 터널의 장점

• 비교적 얕은 바다에 적합
• 공장에서 제작하므로 품질 관리가 쉬움
• 시공 속도를 줄이기 유리함
• 넓은 단면 확보에 유리함

침매식 터널의 단점

• 해저 바닥 정리가 크게 필요함
• 환경 영향이 발생할 수 있음
• 깊은 수심에는 불리함
• 연결부 정밀 시공이 매우 중요함

침매식 터널은 이해하기는 쉬워 보이지만, 실제로는 위치 오차와 연결 정밀도가 매우 중요한 고난도 공사입니다.

---

SMALL

해저터널 공사 전, 가장 먼저 하는 일

많은 사람들이 “터널은 어떻게 파는가”에만 관심을 가지지만, 실제로 더 중요한 것은 공사 전 조사 단계입니다.

해저터널은 시작하기 전에 아래 내용을 꼼꼼히 조사합니다.

1. 지질 조사

해저 아래가 암반인지, 점토층인지, 모래층인지 확인합니다.
지반이 약하면 침하나 균열 위험이 커지기 때문에 공법 선택에 직접 영향을 줍니다.

2. 수심 조사

바다가 얼마나 깊은지에 따라 공사 방식과 비용이 달라집니다.
특히 침매식은 수심 조건에 민감합니다.

3. 해류와 파도 영향 조사

물살이 강하거나 해상 환경이 거칠면 공사 난이도가 올라갑니다.

4. 지진과 지반 변형 가능성 조사

해저터널은 한 번 만들면 오랫동안 사용해야 하기 때문에 지진 가능성과 장기 침하 문제까지 고려해야 합니다.

5. 교통 수요 분석

차량 전용인지, 철도용인지, 얼마나 많은 통행량이 예상되는지도 중요합니다.
이것에 따라 터널 단면, 환기 설비, 안전 시스템이 달라집니다.

---

실제 해저터널 공사는 어떤 순서로 진행될까?

공법에 따라 차이는 있지만, 일반적으로 해저터널 공사는 다음 흐름으로 진행됩니다.

해저터널 건설 과정

1. 타당성 검토
정말 터널이 필요한지, 다리보다 나은지, 경제성이 있는지 검토합니다.

2. 기본 설계 및 상세 설계
길이, 깊이, 경사, 출입구 위치, 배수 계획, 환기 시스템 등을 구체적으로 설계합니다.

3. 시공 준비
장비 반입, 작업장 설치, 제작장 마련, 해상 안전 계획 수립 등을 진행합니다.

4. 본 공사
굴착식은 TBM 등으로 지반을 파고, 침매식은 구조물을 제작·운반·설치합니다.

5. 방수 및 마감
터널의 핵심은 단순히 뚫는 것이 아니라 물이 새지 않도록 만드는 것입니다.
이 단계에서 방수, 이음부 처리, 배수 시설이 매우 중요합니다.

6. 설비 설치
조명, 환기 장치, CCTV, 비상 통신, 화재 감지기, 소화 설비 등을 설치합니다.

7. 점검 및 시험 운전
실제 운영 전 누수, 진동, 환기, 비상 대응 체계를 점검합니다.

---

해저터널은 왜 물이 안 샐까?

해저터널 하면 가장 먼저 떠오르는 질문이 바로 이것입니다.

“바다 밑인데 물이 안 들어오나?”

결론부터 말하면, 한 가지 방법으로 막는 것이 아닙니다.
여러 안전 장치가 겹겹이 적용됩니다.

해저터널이 물을 막는 방법

1. 구조물 자체의 방수 성능

고성능 콘크리트와 방수 재료를 사용해 기본적인 차수 성능을 확보합니다.

2. 연결부 방수

특히 침매식 터널은 구조물과 구조물 사이 연결부가 핵심입니다.
이 부분에 특수 패킹과 실링 재료를 사용해 물 유입을 차단합니다.

3. 배수 시스템

완벽한 무누수만 기대하는 것이 아니라, 혹시 들어오는 물도 빠르게 처리할 수 있도록 배수로와 펌프를 설치합니다.

4. 다중 안전 설계

한 부분에 문제가 생겨도 전체 터널이 위험해지지 않도록 여러 단계의 안전 설계를 적용합니다.

즉, 해저터널은 “절대 물이 안 들어오는 구조”라기보다,
물이 들어올 가능성까지 계산하고 통제하는 구조라고 이해하는 것이 더 정확합니다.

---

해저터널 안의 공기는 어떻게 관리할까?

차량이 다니는 해저터널에서는 환기 시스템이 매우 중요합니다.
특히 긴 터널일수록 공기질 관리와 화재 시 연기 제어가 핵심입니다.

주요 환기 설비는 다음과 같습니다.

• 제트팬 등 환기 장치
• 급기 및 배기 통로
• 공기질 감지 센서
• 화재 시 연기 제어 시스템

철도 터널은 차량 배출가스 문제는 적지만, 대신 압력 변화와 비상 대피 설계가 중요합니다.

결국 해저터널은 단순히 길만 만드는 것이 아니라,
그 안에서 사람이 안전하게 이동할 수 있는 환경 전체를 설계하는 작업입니다.

---

해저터널은 안전할까?

결론적으로, 해저터널은 매우 높은 수준의 안전성을 목표로 설계됩니다.
다만 “콘크리트가 튼튼하다”는 것만으로 안전이 확보되는 것은 아닙니다.

실제로는 다음과 같은 요소가 함께 작동해야 합니다.

해저터널 안전 요소

• 내수압 구조 설계
• 내진 설계
• 화재 대응 시스템
• 비상 대피 통로
• 실시간 감시 장치
• 누수 및 균열 모니터링
• 정기 유지보수

특히 긴 해저터널은 하나의 구조물이 아니라 24시간 관리되는 대형 시스템에 가깝습니다.
운영 중에도 계속 점검하고 데이터를 확인해야 안정성을 유지할 수 있습니다.

---

해저터널의 장점과 단점

해저터널은 분명 매력적인 인프라지만, 모든 상황에 무조건 좋은 것은 아닙니다.

해저터널의 장점

• 기상 영향을 줄일 수 있음
• 안정적인 교통망 확보 가능
• 선박 항로를 방해하지 않음
• 이동 시간 단축에 유리함
• 장기적 물류 효율 개선 가능

해저터널의 단점

• 공사비가 매우 큼
• 설계와 시공 난도가 높음
• 지질에 따라 위험이 커질 수 있음
• 유지관리 비용과 체계가 중요함
• 환기, 방재, 배수 시스템 관리가 계속 필요함

즉, 해저터널은 아무 곳에나 적용하는 만능 해법이 아니라,
조건이 맞을 때 매우 강력한 선택지가 되는 인프라입니다.

---

해저터널 기술은 앞으로 더 발전할까?

앞으로도 해저터널 기술은 더 발전할 가능성이 큽니다.
도시와 도시, 섬과 육지를 안정적으로 연결하려는 수요는 계속 늘어나고 있기 때문입니다.

특히 앞으로는 다음과 같은 기술이 더 중요해질 수 있습니다.

• 정밀 지반 조사 기술
• 자동화 굴착 장비
• 고성능 방수 재료
• 실시간 모니터링 시스템
• 친환경 시공 기술

즉, 미래의 해저터널은 단순한 토목 구조물이 아니라
스마트 인프라의 성격을 더 강하게 가지게 될 가능성이 높습니다.

---

마무리

해저터널은 단순히 바다 밑에 구멍을 뚫는 공사가 아닙니다.
정확히는 바다 아래의 지반과 구조, 압력, 물, 공기, 안전을 모두 계산해 만드는 종합 기술입니다.

만드는 방식도 하나가 아닙니다.
해저 아래를 직접 파는 굴착식, 미리 만든 구조물을 설치하는 침매식 등 조건에 따라 다른 공법이 사용됩니다.

그리고 가장 중요한 핵심은 이것입니다.

해저터널은 “바다를 뚫는 기술”이라기보다
위험을 통제하면서 길을 만드는 기술에 가깝습니다.

우리가 아무렇지 않게 지나가는 바다 밑 길 뒤에는,
수많은 조사와 계산, 설계와 유지관리 기술이 숨어 있습니다.

---

자주 묻는 질문(FAQ)

해저터널은 바닷속을 그냥 파서 만드나요?

아닙니다. 대부분은 해저 아래 지반을 굴착하거나, 미리 제작한 구조물을 해저에 설치하는 방식으로 만듭니다.

해저터널은 물이 새지 않나요?

누수를 막기 위한 방수 구조와 연결부 실링, 배수 시스템, 펌프 설비 등이 함께 적용됩니다.

해저터널과 다리 중 어느 쪽이 더 좋나요?

수심, 선박 통항, 날씨 영향, 공사비, 경관, 유지관리 조건 등을 종합적으로 비교해 결정합니다.

해저터널은 얼마나 안전한가요?

정밀 설계와 유지관리가 전제되면 매우 높은 수준의 안전성을 확보할 수 있습니다. 다만 지속적인 점검과 관리가 필수입니다.

해저터널은 왜 공사비가 많이 드나요?

지질 조사, 특수 장비, 방수 설계, 해상 작업, 환기·방재 시스템 등 고난도 공정이 많기 때문입니다.
