구리선을 대체하는 실리콘 포토닉스 기술

실리콘 포토닉스란 무엇인지, 구리선의 한계와 빛으로 데이터를 보내는 원리, 핵심 부품, 적용 분야까지 일반인 눈높이로 쉽게 설명합니다.

구리선을 대체하는 실리콘 포토닉스 기술, 핵심 정리

반도체 기술 이야기를 들으면 보통 “더 작게”, “더 빠르게”, “더 많이 넣는다” 같은 표현이 먼저 떠오릅니다.

그런데 최근 반도체 업계에서는 조금 다른 문제가 더 중요해지고 있습니다.

바로 데이터를 어떻게 옮길 것인가입니다.

아무리 계산을 잘하는 칩이 있어도, 그 칩이 다른 칩이나 메모리, 서버와 데이터를 주고받는 속도가 느리면 전체 성능은 떨어질 수밖에 없습니다. 특히 AI 반도체, 데이터센터, 고성능 컴퓨팅처럼 엄청난 양의 데이터를 실시간으로 처리해야 하는 환경에서는 이 문제가 훨씬 더 크게 드러납니다.

이 지점에서 등장하는 기술이 바로 실리콘 포토닉스입니다.

실리콘 포토닉스는 쉽게 말하면, 기존의 구리선으로 전기 신호를 보내던 방식을 일부 구간에서 빛으로 바꾸는 기술입니다.

처음 들으면 어렵고 전문적으로 느껴질 수 있지만, 원리를 하나씩 풀어보면 생각보다 이해하기 어렵지 않습니다. 이 글에서는 실리콘 포토닉스가 왜 필요한지, 어떤 방식으로 동작하는지, 왜 구리선을 완전히 없애는 것이 아니라 일부를 대체하는 방향으로 가는지까지 차근차근 설명하겠습니다.

---

◇ 왜 갑자기 구리선이 문제가 되는 걸까?



우리가 흔히 생각하는 전자기기는 대부분 전기 신호로 작동합니다. 반도체 칩 안에서도, 칩과 칩 사이에서도, 서버와 서버 사이에서도 데이터는 전기 형태로 이동합니다. 그리고 이 전기 신호를 전달하는 대표적인 재료가 바로 구리입니다.

구리는 오랫동안 아주 훌륭한 배선 재료였습니다.

• 전기가 잘 흐르고
• 제조 공정이 안정적이며
• 가격과 생산성 면에서도 유리하고
• 이미 산업 전체가 구리 기반 구조에 맞춰 발전해왔기 때문입니다

즉, 구리선은 오랫동안 전자 산업의 기본 인프라였습니다.

하지만 기술이 발전할수록 문제가 생기기 시작했습니다.

예전에는 칩 하나가 처리해야 할 데이터 양이 지금처럼 크지 않았습니다. 그런데 지금은 AI 학습, 초대형 데이터센터, GPU 클러스터 같은 환경에서 엄청난 데이터가 동시에 오갑니다. 이때 구리선을 통해 전기 신호를 빠르게 보내려 하면 여러 가지 한계가 나타납니다.

● 구리선의 대표적인 한계

• 속도가 올라갈수록 전력 소모가 커진다
• 신호가 멀리 갈수록 손실이 커진다
• 발열이 심해진다
• 잡음과 간섭에 민감해진다
• 신호를 보정하기 위한 추가 회로가 필요해진다

쉽게 말하면, 구리선은 여전히 중요하지만 너무 많은 데이터를 너무 빠르게 보내야 하는 환경에서는 점점 비효율적이 되는 것입니다.

---

◇ 실리콘 포토닉스는 무엇인가?

이제 본격적으로 핵심 개념을 보겠습니다.

실리콘 포토닉스는 영어로 Silicon Photonics라고 부릅니다. 단어를 나눠 보면 이해가 쉬워집니다.

• Silicon = 실리콘, 즉 반도체를 만드는 대표적인 재료
• Photonics = 빛을 다루는 기술

즉, 실리콘 포토닉스는 실리콘 기반 반도체 기술 위에서 빛을 이용해 데이터를 전달하는 기술입니다.

보통 전자회로는 전자를 움직여서 신호를 전달합니다. 하지만 실리콘 포토닉스는 일부 구간에서 전자 대신 빛(광자)을 이용합니다.

이 말이 너무 추상적으로 느껴질 수 있으니 아주 쉽게 비유해보겠습니다.

---

◇ 전기 신호와 빛 신호의 차이를 비유로 이해하기

데이터를 옮기는 일을 “택배 배송”이라고 생각해보겠습니다.

1. 구리선 기반 전기 신호

구리선은 택배를 실은 트럭 도로와 비슷합니다. 도로가 잘 깔려 있고 가까운 거리에서는 아주 효율적입니다. 하지만 물량이 너무 많아지고 이동 거리가 길어지면 정체가 생기고, 연료도 많이 들고, 관리도 어려워집니다.

2. 광통신 기반 빛 신호

빛을 이용하는 방식은 초고속 전용 열차나 전용 터널에 가깝습니다. 한 번 잘 연결해두면 긴 거리에서도 빠르게, 대량으로, 비교적 안정적으로 데이터를 보낼 수 있습니다.

즉, 실리콘 포토닉스는 기존 전기 도로가 너무 막히는 구간에서 빛이라는 새로운 고속도로를 만드는 기술이라고 이해하면 좋습니다.

---

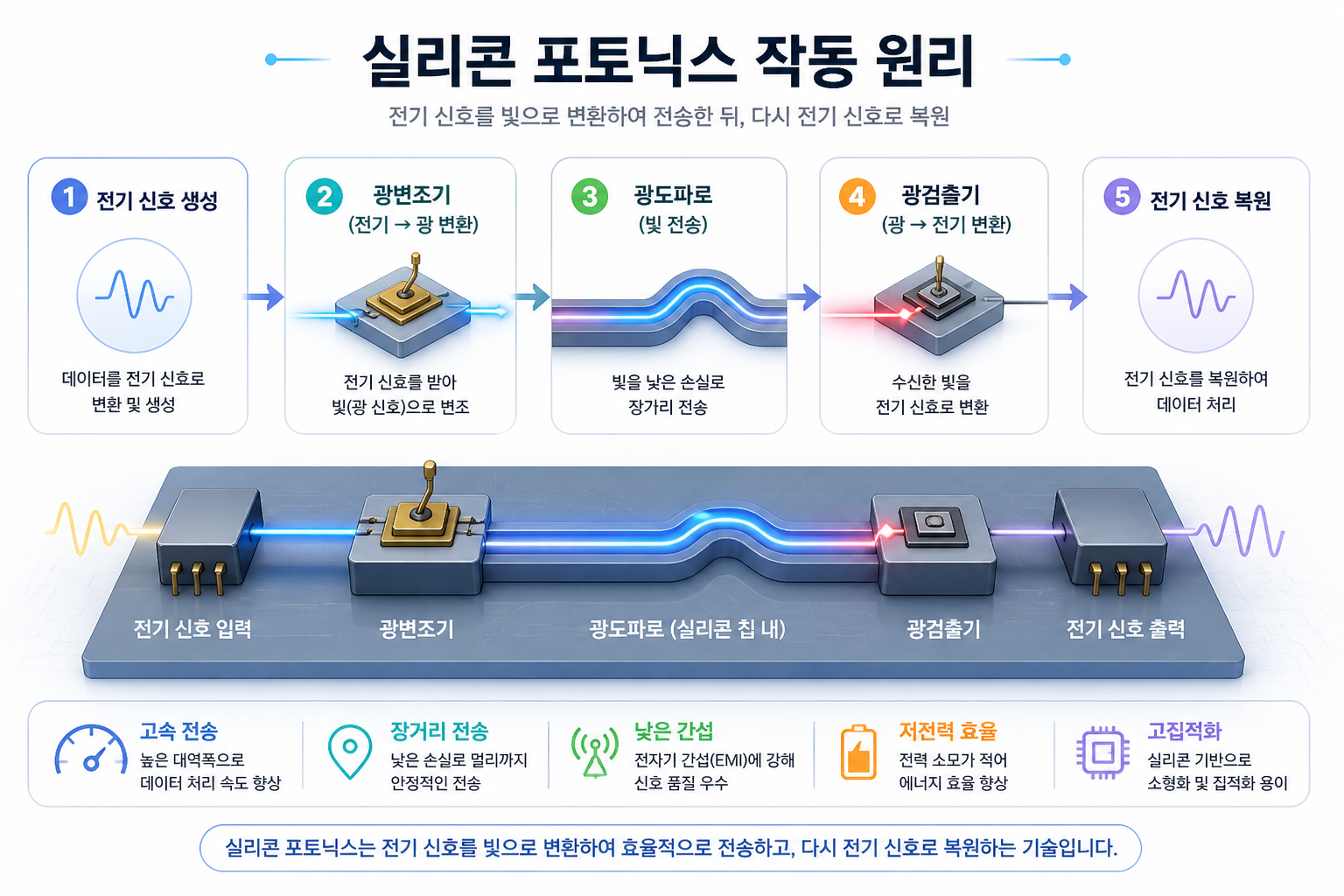

◇ 실리콘 포토닉스는 정확히 어떻게 작동할까?

여기서부터는 기술적인 부분을 일반인 눈높이에 맞춰 자세히 풀어보겠습니다.

실리콘 포토닉스는 크게 보면 다음 순서로 데이터를 전달합니다.

전기 신호 생성 → 빛 신호로 변환 → 빛으로 전송 → 다시 전기 신호로 변환

1. 먼저 전기 신호가 만들어진다

반도체 칩은 기본적으로 전자회로이기 때문에 처음에는 전기 신호가 만들어집니다. 예를 들어 CPU, GPU, AI 칩은 계산 결과를 전기 신호 형태로 내보냅니다. 즉, 시작은 여전히 전기입니다.

2. 전기 신호를 빛 신호로 바꾼다

이 다음 단계가 핵심입니다.

실리콘 포토닉스에서는 전기 신호를 그대로 멀리 보내지 않고, 중간에 광 신호, 즉 빛 신호로 변환합니다.

이때 중요한 부품이 바로 광변조기입니다.

광변조기는 쉽게 말하면 빛에 정보를 실어주는 장치입니다.

예를 들어 전기 신호가 0과 1의 디지털 데이터라면, 광변조기는 그 정보를 빛의 세기, 위상, 파장 같은 방식에 실어서 전달합니다.

아주 쉽게 표현하면,

• 전기 신호 = 컴퓨터가 이해하는 데이터 원본
• 광변조기 = 그 데이터를 빛의 언어로 번역하는 장치

라고 볼 수 있습니다.

3. 빛이 통로를 따라 이동한다

정보가 실린 빛은 광도파로라는 길을 따라 이동합니다.

광도파로는 빛이 지나가는 아주 작은 통로입니다. 일반인이 익숙한 광섬유와 비슷한 개념이지만, 실리콘 포토닉스에서는 이런 통로를 훨씬 더 작은 반도체 칩 위에 만들 수 있습니다.

즉, 빛이 공중으로 퍼져나가는 것이 아니라 정해진 통로를 따라 이동하도록 설계하는 것입니다.

이 부분이 중요한 이유는 빛이 마음대로 흩어지면 데이터를 안정적으로 보낼 수 없기 때문입니다. 그래서 실리콘 포토닉스는 칩 위에 빛 전용 미세 도로를 만드는 기술이라고 볼 수 있습니다.

4. 목적지에서 다시 빛을 전기 신호로 바꾼다

빛이 목적지까지 도달하면, 그다음에는 다시 전기 신호로 바꿔야 합니다. 왜냐하면 최종적으로 계산을 수행하는 대부분의 반도체 회로는 아직 전기 신호를 사용하기 때문입니다.

이때 필요한 부품이 광검출기입니다.

광검출기는 말 그대로 빛을 감지해서 전기 신호로 바꿔주는 장치입니다.

즉 전체 흐름을 다시 정리하면, 실리콘 포토닉스는 완전히 새로운 컴퓨터를 만드는 것이 아니라 데이터를 옮기는 방식만 더 효율적으로 바꾸는 기술인 것입니다.

---

◇ 실리콘 포토닉스에 들어가는 핵심 부품들

실리콘 포토닉스를 이해하려면 주요 부품들을 간단히 알아두면 좋습니다.

1. 레이저

빛을 만들어내는 장치입니다. 데이터를 전송하려면 먼저 안정적인 빛이 필요합니다. 쉽게 말해 정보가 실릴 “빛 원본”을 만드는 역할입니다.

2. 광변조기

전기 신호를 받아 빛에 정보를 실어주는 부품입니다. 빛을 켰다 껐다 하거나, 파장을 조절하거나, 위상을 바꾸는 식으로 데이터를 표현합니다.

3. 광도파로

빛이 지나가는 길입니다. 칩 위에 만들어진 아주 작은 광통로라고 생각하면 됩니다.

4. 광검출기

도착한 빛을 다시 전기 신호로 바꿔주는 장치입니다. 최종적으로 컴퓨터가 이해할 수 있는 형태로 되돌리는 역할을 합니다.

5. 결합기 및 분배기

빛을 여러 경로로 나누거나 합치는 역할을 합니다. 도로로 치면 분기점, 교차로와 비슷합니다.

---

◇ 왜 하필 ‘실리콘’ 포토닉스일까?

빛을 이용한 통신 자체는 오래전부터 있었습니다. 그렇다면 왜 지금 “실리콘 포토닉스”가 특별하게 주목받을까요?

핵심은 실리콘이라는 재료에 있습니다.

기존 반도체 산업은 이미 실리콘을 중심으로 엄청난 제조 인프라를 갖추고 있습니다. 공장, 장비, 공정 기술, 설계 방식, 생산 경험이 모두 실리콘을 기준으로 쌓여 있습니다.

만약 광통신 기능을 전혀 다른 재료와 완전히 새로운 제조 방식으로 만들어야 한다면, 상용화는 훨씬 어려워집니다. 하지만 실리콘 포토닉스는 기존 반도체 산업이 가진 기반을 어느 정도 활용할 수 있기 때문에 훨씬 현실적인 기술로 평가받습니다.

즉, 실리콘 포토닉스는 단순히 “빛을 쓰는 기술”이 아니라 기존 반도체 산업과 연결될 수 있는 광기술이라는 점에서 큰 의미가 있습니다.

---

SMALL

◇ 실리콘 포토닉스가 구리선을 대체하는 이유

이제 가장 중요한 질문으로 넘어가겠습니다.

왜 굳이 구리선을 일부라도 빛으로 바꾸려는 걸까요?

이유는 크게 네 가지로 정리할 수 있습니다.

1. 더 많은 데이터를 보낼 수 있기 때문

AI 시대에는 데이터 이동량이 폭발적으로 증가했습니다. 빛은 이런 대용량 데이터를 처리하는 데 유리한 특성이 있습니다.

특히 여러 파장의 빛을 동시에 활용하면, 하나의 통로로도 훨씬 많은 데이터를 실어 보낼 수 있습니다. 쉽게 말해 한 차선 도로가 아니라 여러 개의 고속 차선을 동시에 쓰는 셈입니다.

2. 긴 거리에서도 효율이 좋기 때문

전기 신호는 거리가 길어질수록 손실과 왜곡이 커지기 쉽습니다. 그래서 중간중간 보정 장치가 필요하고, 이것이 전력 소모와 발열로 이어집니다.

반면 빛은 긴 거리 전송에 더 유리합니다. 그래서 서버와 서버 사이, 랙과 랙 사이, 스위치와 스위치 사이처럼 거리가 조금만 길어져도 광 기반 연결이 더 매력적이 됩니다.

3. 전력 효율을 높일 가능성이 크기 때문

AI 데이터센터에서는 전기요금과 냉각비가 엄청난 문제입니다. 데이터를 주고받는 데 들어가는 전력이 조금만 줄어도 전체 운영 비용이 크게 달라집니다.

실리콘 포토닉스는 특히 고속·대규모 연결에서 전력 효율 개선 가능성이 크기 때문에 주목받고 있습니다.

4. 발열과 간섭 문제를 줄이는 데 도움이 되기 때문

전기 신호는 고속으로 움직일수록 발열과 신호 간섭 문제가 커질 수 있습니다. 반면 빛은 이런 부분에서 상대적으로 유리한 면이 있습니다.

그래서 실리콘 포토닉스는 단순히 “빠른 기술”이 아니라, 더 안정적이고 더 크게 확장하기 쉬운 기술로 평가됩니다.

---

◇ 그렇다면 구리선은 완전히 사라질까?

결론부터 말하면, 당장은 아닙니다.

이 부분은 많은 사람이 오해하는 지점입니다. 실리콘 포토닉스가 뜬다고 해서 반도체 안의 모든 구리선이 즉시 사라지는 것은 아닙니다.

왜냐하면 구리선도 여전히 장점이 많기 때문입니다.

• 짧은 거리에서는 효율이 좋고
• 제조가 익숙하고
• 비용이 상대적으로 유리하며
• 이미 검증된 기술이기 때문입니다

즉, 현실적인 방향은 “완전 대체”보다 선택적 대체입니다.

예를 들어,

• 칩 내부의 아주 짧은 배선은 여전히 구리가 유리할 수 있고
• 칩과 칩 사이의 초고속 연결은 광이 더 유리할 수 있으며
• 데이터센터처럼 거리가 길고 대역폭이 큰 환경은 광이 점점 더 중요해질 수 있습니다

따라서 미래는 구리냐 광이냐 둘 중 하나를 고르는 싸움이라기보다, 어느 구간에서 무엇이 더 효율적인지 나눠 쓰는 구조로 보는 것이 맞습니다.

---

◇ 왜 아직 실리콘 포토닉스가 완전히 대중화되지 않았을까?

좋은 기술이라면 이미 전부 바뀌었어야 할 것 같지만, 현실은 그렇지 않습니다. 그 이유는 기술이 좋다는 것과 대량 생산이 쉽다는 것은 전혀 다른 문제이기 때문입니다.

실리콘 포토닉스가 널리 확산되기 위해서는 아직 해결해야 할 과제가 많습니다.

1. 제조가 복잡하다

빛을 정밀하게 다루려면 구조가 아주 정교해야 합니다. 조금만 오차가 생겨도 성능에 영향을 줄 수 있습니다. 그래서 일반 전자회로보다 제작 난도가 높아질 수 있습니다.

2. 패키징이 어렵다

광부품은 단순히 칩만 잘 만드는 것으로 끝나지 않습니다. 빛이 정확히 들어가고 나가야 하기 때문에 정렬과 연결이 매우 중요합니다. 즉, 패키징 단계에서도 높은 정밀도가 필요합니다.

3. 테스트가 까다롭다

전기 신호는 오랫동안 검사 기술이 축적되어 왔습니다. 하지만 광 신호는 검사와 측정 방식이 더 복잡할 수 있습니다. 그래서 수율 관리와 품질 검증이 쉽지 않습니다.

4. 비용 문제가 남아 있다

아무리 성능이 좋아도 가격이 너무 높으면 대량 도입은 어렵습니다. 현재 실리콘 포토닉스는 일부 고성능·고부가가치 시장부터 먼저 적용되는 이유가 여기에 있습니다.

---

◇ 실리콘 포토닉스는 어디에 먼저 쓰일까?

실리콘 포토닉스는 모든 전자기기에 한 번에 들어가는 것이 아니라, 필요성이 가장 큰 곳부터 먼저 확산될 가능성이 높습니다.

1. AI 데이터센터

가장 유력한 분야입니다. 서버 수가 많고, 데이터 이동량이 크고, 전력 효율이 매우 중요하기 때문입니다.

2. 고성능 컴퓨팅

슈퍼컴퓨터나 대규모 연산 시스템은 초고속 연결이 핵심입니다. 이런 환경에서는 구리 기반 연결의 한계가 더 빨리 드러납니다.

3. 칩렛 기반 반도체

하나의 큰 칩 대신 여러 작은 칩을 연결하는 구조가 늘어나면서, 칩 간 연결 기술의 중요성이 커지고 있습니다.

4. 네트워크 스위치와 광 인터커넥트

대규모 데이터 흐름을 처리해야 하는 스위치 장비에서도 실리콘 포토닉스가 빠르게 도입될 가능성이 큽니다.

---

◇ 일반인의 관점에서 이 기술이 중요한 이유

실리콘 포토닉스는 겉보기에는 아주 전문적인 반도체 기술처럼 보입니다. 하지만 이 기술은 결국 우리가 사용하는 서비스 품질과도 연결됩니다.

예를 들어,

• AI 서비스가 더 빨라지고
• 대규모 데이터 처리 비용이 낮아지고
• 데이터센터 전력 효율이 개선되며
• 더 큰 규모의 연산이 가능해지면

결국 검색, 번역, 영상 생성, 자율주행, 클라우드 서비스 같은 일상 기술도 더 빠르게 발전할 수 있습니다.

즉, 실리콘 포토닉스는 단순한 부품 기술이 아니라 미래 디지털 인프라를 지탱하는 핵심 연결 기술이라고 볼 수 있습니다.

---

◇ 마무리

실리콘 포토닉스는 구리선을 하루아침에 없애는 기술이 아닙니다. 그보다 더 정확한 표현은 이렇습니다.

구리 기반 전기 신호가 감당하기 어려워지는 구간에서, 빛을 이용해 데이터 이동 문제를 해결하려는 기술

이 기술의 핵심은 “빛이 더 빠르다”는 단순한 문장이 아닙니다. 진짜 핵심은 다음과 같습니다.

• 데이터가 너무 많아진 시대에
• 전기만으로는 효율이 떨어지는 구간이 생기고
• 그 문제를 해결하기 위해
• 반도체 산업이 빛을 적극적으로 활용하기 시작했다는 점

앞으로 반도체 경쟁은 단순한 연산 성능을 넘어 데이터를 얼마나 빠르고 효율적으로 이동시키느냐로 확대될 가능성이 큽니다.

그 흐름의 중심에서 실리콘 포토닉스는 점점 더 중요한 기술로 자리 잡게 될 것입니다.

---

■ 한눈에 보는 핵심 정리

실리콘 포토닉스란?
실리콘 기반 반도체 기술 위에서 빛으로 데이터를 전달하는 기술

왜 필요한가?
구리선은 고속·장거리·대규모 데이터 전송에서 전력, 발열, 손실 문제가 커지기 때문

어떻게 작동하나?
전기 신호를 빛으로 바꾸고, 빛으로 전송한 뒤, 다시 전기 신호로 바꾸는 방식

완전히 구리선을 대체하나?
아직은 아님. 구리와 광이 함께 쓰이는 하이브리드 구조가 현실적

어디에 먼저 적용되나?
AI 데이터센터, 고성능 컴퓨팅, 칩렛 연결, 네트워크 스위치
