Wearable Health Tech: LED가 생체신호를 측정하는 원리

스마트워치와 웨어러블 기기의 LED는 어떻게 심박수·산소포화도 같은 생체신호를 측정할까? PPG 원리, 한계, 정확도 이슈까지 알아봅시다.

LED가 어떻게 생체신호를 측정할까?

스마트워치를 뒤집어 보면 작은 불빛이 깜빡이는 것을 볼 수 있습니다.
많은 사람들은 이 빛을 단순한 표시등 정도로 생각하지만, 실제로는 우리의 몸 상태를 읽어내는 중요한 센서의 일부입니다.

이 작은 LED는 손목 피부에 빛을 비추고, 그 반사되는 양의 변화를 분석해 심박수, 혈중산소, 수면 데이터, 스트레스 지표 같은 정보를 측정합니다.

즉, 웨어러블 기기의 핵심은 단순한 전자기기가 아니라, 빛으로 생체신호를 읽는 작은 건강 측정 장치라고 볼 수 있습니다.

오늘은 그중에서도 가장 많이 쓰이는 기술인 PPG(광용적맥파) 를 중심으로,
LED가 어떻게 생체신호를 측정하는지 쉽고 정확하게 풀어보겠습니다.

---

1. LED 센서는 무엇을 측정할까?

가장 먼저 알아야 할 점이 있습니다.
웨어러블 기기의 LED 센서는 혈액 자체를 직접 보는 것이 아닙니다.

정확히 말하면, 피부에 빛을 쏜 뒤 얼마나 많은 빛이 흡수되고, 얼마나 반사되는지의 변화를 측정합니다.

심장이 뛸 때마다 혈관 속 혈액량은 조금씩 늘었다 줄었다 합니다.
이때 피부 아래를 통과하거나 반사되는 빛의 양도 함께 변합니다.

웨어러블 기기는 바로 이 미세한 변화를 포착합니다.

쉽게 이해하면

1. LED가 피부에 빛을 비춘다.
2. 혈액량이 많아지면 빛 흡수량이 달라진다.
3. 포토다이오드가 반사된 빛을 감지한다.
4. 이 신호를 분석해 심박수 같은 생체신호를 계산한다.

즉, 핵심은 피의 색을 보는 것이 아니라,
혈류 변화에 따라 달라지는 빛의 패턴을 읽는 것입니다.

---

2. 웨어러블 기기의 초록색 불빛 정체

스마트워치 뒷면에서 가장 자주 보이는 색은 보통 초록색입니다.

그 이유는 초록빛이 손목 부위 혈류 변화에 비교적 민감하게 반응하기 때문입니다.
특히 심박수 측정에서는 이 초록색 파장이 신호를 비교적 안정적으로 얻는 데 유리합니다.

그래서 많은 스마트워치가 심박수 측정 시 초록색 LED를 적극적으로 사용합니다.

왜 하필 초록색일까?

• 손목에서 혈류 변화 감지가 비교적 용이함
• 심박 리듬을 읽는 데 실용적임
• 전력 효율과 센서 설계 측면에서도 유리함

여기서 중요한 점은,
스마트워치가 단순히 초록빛 하나만 사용하는 것은 아니라는 것입니다.

최근 웨어러블 기기는 목적에 따라
초록색, 빨간색, 적외선 등 여러 파장의 빛을 함께 활용합니다.

---

3. 심박수는 어떤 방식으로 계산될까?

심박수 측정은 생각보다 단순한 원리에서 출발합니다.

심장이 수축할 때마다 손목 혈관 주변 혈액량이 늘어나고,
그에 따라 빛의 반사량이 달라집니다.
이 변화가 주기적으로 반복되기 때문에 센서는 이를 파형처럼 기록할 수 있습니다.

그리고 알고리즘은 이 파형의 주기를 분석해서
1분당 심장 박동 수(BPM) 를 계산합니다.

심박수 계산 흐름

① 빛 조사
LED가 손목 피부에 빛을 보냅니다.

② 반사광 측정
혈류 변화에 따라 달라지는 빛의 양을 측정합니다.

③ 파형 생성
반복되는 리듬을 그래프 형태로 만듭니다.

④ 주기 분석
피크 간 간격을 계산해 BPM으로 변환합니다.

즉, 우리가 보는 심박수 숫자는
단순히 “한 번 측정한 결과”가 아니라
빛의 변화 → 전기신호 → 파형 분석 → 알고리즘 계산의 결과입니다.

---

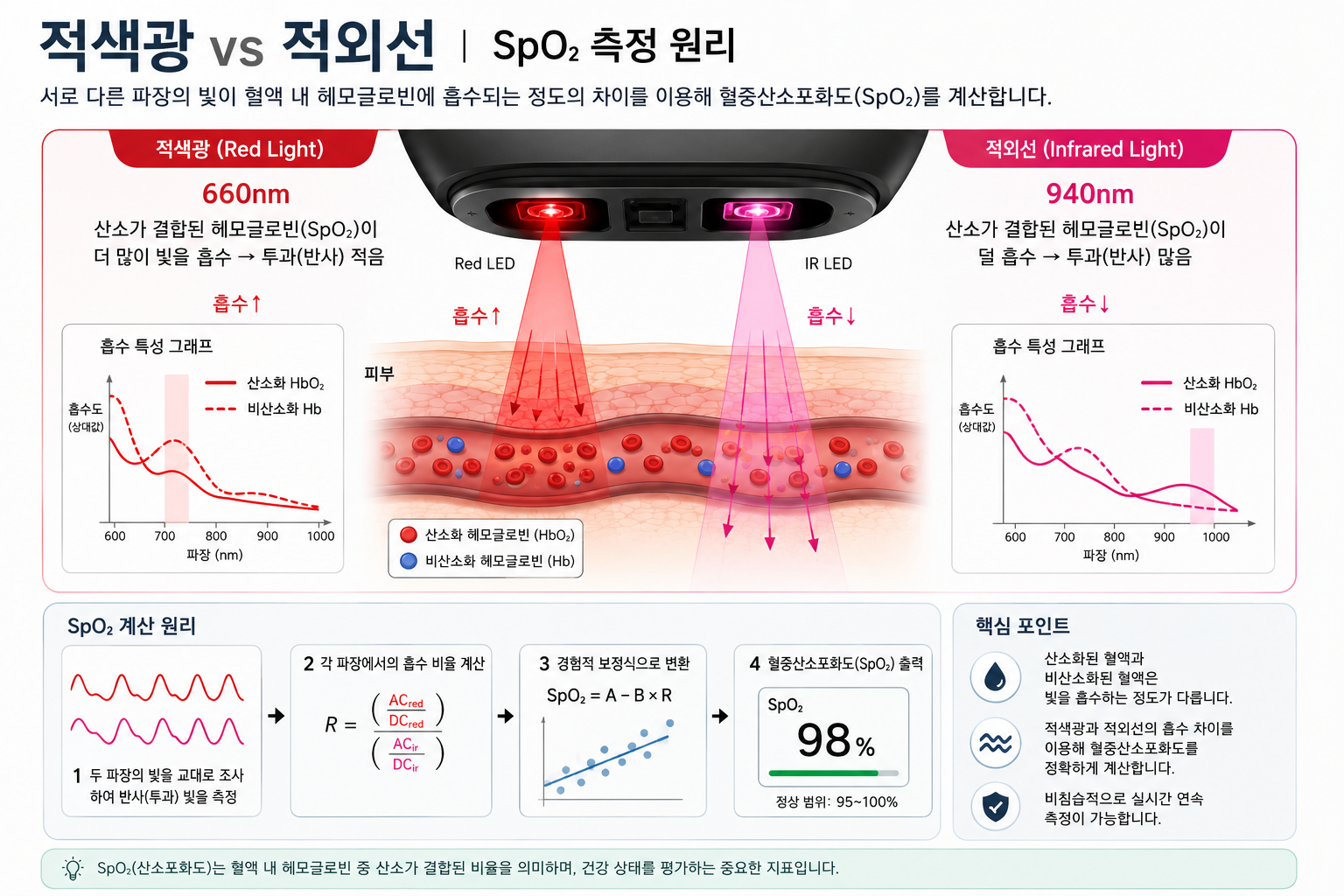

4. 혈중산소 측정에는 왜 빨간빛과 적외선이 필요할까?

심박수와 혈중산소 측정은 비슷해 보이지만 원리는 완전히 같지 않습니다.

혈중산소 측정은 산소가 결합된 헤모글로빈과
산소가 덜 결합된 헤모글로빈이 서로 다른 파장의 빛을 다르게 흡수한다는 점을 이용합니다.

그래서 혈중산소 측정 기능이 있는 웨어러블은 보통
빨간빛(적색광) 과 적외선을 함께 사용합니다.

원리를 쉽게 설명하면

• 산소가 충분한 혈액은 특정 파장의 빛에 다르게 반응합니다.
• 산소가 부족한 혈액은 또 다른 흡수 패턴을 보입니다.
• 센서는 이 차이를 비교해 산소포화도를 추정합니다.

즉, 심박수 측정은 혈류의 “리듬”을 보는 것이고,
혈중산소 측정은 빛 흡수의 “차이”를 비교하는 것입니다.

여기서 꼭 알아야 할 점

손목형 웨어러블의 혈중산소 수치는
의료용 측정기와 용도와 정확도 기대치가 다를 수 있습니다.

따라서 웨어러블의 수치는
건강 흐름을 참고하는 용도로 보는 것이 더 적절합니다.

---

5. LED만으로 측정이 끝나지 않는 이유

많은 분들이 웨어러블 센서는 LED가 전부라고 생각합니다.
하지만 실제로는 LED + 포토다이오드 + 신호처리 + 알고리즘이 함께 작동해야 합니다.

LED가 빛을 쏘는 역할이라면,
포토다이오드는 돌아온 빛을 받아 전기신호로 바꾸는 역할을 합니다.

그 후 기기 내부 소프트웨어가 이 신호를 정리하고,
잡음을 줄이고, 의미 있는 데이터만 남겨서 사용자에게 보여줍니다.

핵심 구성 요소

1) LED
피부에 빛을 비추는 광원

2) 포토다이오드
반사된 빛을 감지하는 센서

3) 신호 처리 회로
아주 작은 변화를 읽을 수 있도록 전기신호를 정리

4) 알고리즘
심박수, 산소포화도, 스트레스 지표 등으로 해석

결국 웨어러블 건강 데이터는
하드웨어의 성능과 소프트웨어의 해석 능력이 함께 만들어내는 결과입니다.

---

6. 웨어러블 센서에 오차가 생기는 이유

웨어러블 기기는 매우 편리하지만,
병원 장비처럼 항상 동일한 환경에서 측정되는 것은 아닙니다.

그래서 다음과 같은 이유로 오차가 생길 수 있습니다.

6-1. 움직임이 많을 때

가장 대표적인 원인은 모션 아티팩트입니다.
운동 중 팔을 크게 흔들거나 손목이 빠르게 움직이면
빛의 반사 패턴이 혈류 변화와 섞여버릴 수 있습니다.

예를 들어,

• 러닝 중 팔 흔들림
• 웨이트 운동 중 손목 꺾임
• 줄넘기나 HIIT 같은 고강도 운동

이런 상황에서는 심박수 값이 순간적으로 튈 수 있습니다.

---

6-2. 센서가 피부에 제대로 밀착되지 않을 때

시계를 너무 느슨하게 착용하면
센서와 피부 사이에 미세한 틈이 생기고,
그 사이로 빛이 새거나 주변광이 들어올 수 있습니다.

반대로 너무 꽉 조여도 불편함이 생기고
혈류 상태에 영향을 줄 수 있어 적절한 착용이 중요합니다.

---

6-3. 피부 특성 차이

사람마다 피부 두께, 피부톤, 털, 문신, 혈관 위치가 다릅니다.
이런 요소는 모두 빛의 흡수와 산란에 영향을 줄 수 있습니다.

특히 광학 방식은 피부 특성에 따라 측정 품질이 달라질 수 있기 때문에,
최근에는 이런 차이를 줄이기 위한 연구와 규제 논의도 활발합니다.

---

6-4. 손목이라는 부위의 한계

손가락 끝은 광학 신호를 얻기 비교적 좋은 위치입니다.
반면 손목은 움직임이 많고, 혈관 위치도 더 복잡해
측정 조건이 상대적으로 까다롭습니다.

즉, 손목형 웨어러블은
편의성과 연속 측정에 강점이 있지만,
의료 장비 수준의 일관성을 기대하는 것은 무리가 있을 수 있습니다.

---

7. 그래도 LED 기반 웨어러블이 중요한 이유

이런 한계가 있는데도 LED 기반 웨어러블 기술은 왜 계속 주목받을까요?

답은 명확합니다.
일상에서 지속적으로 데이터를 쌓을 수 있기 때문입니다.

과거에는 심박수나 건강 지표를 확인하려면
병원 장비나 별도 측정기를 사용해야 했습니다.
하지만 지금은 손목 위 작은 기기 하나로
하루 종일 몸의 변화를 기록할 수 있습니다.

웨어러블의 가장 큰 장점

• 24시간에 가까운 연속 측정 가능
• 운동, 수면, 휴식 상태를 함께 기록 가능
• 건강 변화의 “추세”를 확인하기 좋음
• 사용자가 자신의 몸 상태를 더 자주 인식하게 됨

건강관리에서 중요한 것은
한 번 측정한 숫자보다 변화의 흐름인 경우가 많습니다.

예를 들어,

• 평소보다 휴식 심박수가 계속 높아진다
• 수면 중 심박 패턴이 달라진다
• 운동 후 회복 속도가 늦어진다

이런 흐름을 꾸준히 보는 데 웨어러블은 매우 강합니다.

---

8. 앞으로의 Wearable Health Tech는 어디로 갈까?

앞으로의 웨어러블 헬스테크는
단순히 LED를 더 많이 넣는 방향으로만 발전하지 않을 것입니다.

진짜 경쟁력은 다음과 같은 영역에서 결정될 가능성이 큽니다.

앞으로 중요해질 기술 포인트

1) 다중 파장 활용
초록빛 하나가 아니라 여러 파장을 함께 사용해 정확도 향상

2) 움직임 보정 기술
운동 중에도 노이즈를 줄이는 알고리즘 발전

3) 개인 맞춤 보정
피부 특성, 착용 습관, 활동 패턴에 맞춘 개인화

4) 복합 센서 통합
PPG뿐 아니라 ECG, 피부온도, 체성분 데이터와 결합

즉, 미래의 웨어러블은
단순한 “심박 측정기”가 아니라
종합 바이오센서 플랫폼으로 진화할 가능성이 높습니다.

---

9. 결론

웨어러블 기기의 LED는 단순한 불빛이 아닙니다.
그 빛은 피부 아래 혈류 변화를 읽고,
그 변화에서 심박수와 혈중산소 같은 생체신호를 추정하는 핵심 도구입니다.

정리하면 원리는 다음과 같습니다.

한눈에 보는 핵심 정리

① LED가 피부에 빛을 비춘다
② 혈류 변화에 따라 빛의 반사량이 달라진다
③ 포토다이오드가 그 변화를 감지한다
④ 알고리즘이 심박수·산소포화도 등으로 해석한다

물론 오차와 한계는 있습니다.
움직임, 피부 특성, 착용 상태, 측정 위치에 따라 정확도가 달라질 수 있습니다.

그럼에도 불구하고 이 기술이 중요한 이유는 분명합니다.
웨어러블은 병원 장비처럼 단 한 번의 정밀 진단을 위한 기기라기보다,
내 몸의 변화를 꾸준히 보여주는 생활형 건강 기술이기 때문입니다.

결국 LED 기반 웨어러블 센서는
우리의 손목 위에서 매일 작동하는 작은 건강 모니터라고 볼 수 있습니다.

---

10. 자주 묻는 질문 FAQ

Q1. 스마트워치 뒤의 초록색 불빛은 무엇인가요?

초록색 LED는 손목 혈류 변화에 따라 달라지는 빛의 반사 패턴을 감지해 심박수 측정에 활용됩니다.

Q2. 혈중산소 측정에는 왜 다른 색의 LED가 필요한가요?

산소가 결합된 혈액과 그렇지 않은 혈액은 빨간빛과 적외선에 다르게 반응하기 때문입니다.

Q3. 스마트워치 심박수는 항상 정확한가요?

일상적인 추세 확인에는 유용하지만, 움직임이나 착용 상태에 따라 오차가 생길 수 있습니다.

Q4. 운동할 때 심박수가 튀는 이유는 무엇인가요?

손목 움직임과 센서 흔들림이 광학 신호에 섞여 모션 아티팩트가 발생할 수 있기 때문입니다.

Q5. 웨어러블 데이터는 어디까지 믿어야 하나요?

건강 변화의 흐름을 보는 참고용으로는 매우 유용하지만, 의학적 판단은 전문 의료기기와 전문가 상담이 필요합니다.
